物联网拍照虫情监测系统平台

物联网AEEMS智能虫情监测预警监控系统MC-CQCB型

物联网AEEMS农林生态环境监测系统智能虫情监测预警监控系统是农林草原生态环境监测重要的一个组成部分，系统实现害虫诱捕、红外处理、视频拍照、实时数据、虫体识别、增加环境监测、红外预警、超声驱鸟、诱鼠捕鼠等特色功能于一体的智能虫情预警、鼠害预警、生态环境监测信息化、自动化的物联网监控系统服务平台，实现查看数据、远程观测，实时监控作物生长状态及病虫害发生状态。

一、产品特点

1、集多功能为一体，人性化机械结构智能设计，本地操作简单，远程系统平台计算机、手机APP、微信公众号多种查阅方式。

2、产品安全性强，本机密码识别，预防非管理人员误操作。

3、八寸触摸屏幕，本地设置设备、显示运行状态、语音播报等特点。

4、虫情监测物联网系统功能完善，是AEEMS农林生态环境监测系统的重要组成部分，拍照、虫体自动识别种类多、预警能力强。

二、技术参数

1、符合GB/T 24689.1-2009 植物保护机械 虫情测报灯；

2、利用光、电、数控技术；分段时控，远程控制，可编程自动控制；

3、诱虫光源：18W黑光灯管；

4、灯体尺寸：600 mm×600 mm×1900 mm；

5、撞击屏互成120度角，单屏尺寸：长594±2mm，宽212±2mm，厚5mm；

6、工作电源：交流220V±60V；太阳能供电:≥200AH胶体电池，≥320W太阳能发电板；有漏电保护装置；

7、设计寿命：5年；

8、灯管启动时间：≤5s；

9、红外处理仓温度控制：工作15分钟后达到85±5℃，烘干温度可以自动调节，烘干时间长度可以自行设置；

10、远红外虫体处理致死率不小于98%，虫体完整率不小于95%；

11、功耗：待机状态≤5W；整灯功率≤450W；

12、晚上自动开灯，白天自动关灯（待机），在夜间工作状态下，不受瞬间强光照射改变工作状态；

13、虫体进入红外处理仓加热后，传送到拍照平台拍照上传，平台自动记录每个时间段采集的图片数据，保证每个时间段诱集到的昆虫不混淆；

14、雨控装置开关，将雨水自动排出，有效将雨虫分离；彻底杜绝雨水分离不彻底现象；

15、液晶显示，8寸电容触摸屏。可本机编程自动控制设置和手动本机控制，屏幕显示设备运行状态；

16、虫体计数：可增加红外或激光计数功能，记录害虫撞击后掉入加热仓虫体数量，可精准记录设备每天工作时段诱捕害虫数量，自动上报；

17、振动平台：将加热处理后的虫体振动铺平，避免折叠；

18、拍照平台：虫体铺平后，高清摄像机拍照上传，并将拍照后的虫体移入集虫仓；

    19、高清摄像机：800万像素；(也可以升级1200万像素，同时可以接入多个高清摄像机)

20、需要虫体自动软件识别的自动测报系统安装白色底板，方便软件对虫体识别，人工识别虫体的测报系统安装网格式白色底板，有效分辨虫体；

21、软件自动识别虫体可实现对农业主要的多种虫害作自动识别，有效识别率23%-95%，虫体损害、虫体数据库非入库目录虫体无法自动识别；

    22、防雷装置：有避雷针和接地装置，能够有效防止雷击；

23、具有断电记忆功能，断电恢复之后可将断电前的工作做完再开始新的工作；

24、GPS定位：通过GPS精准定时定位；

25、红外预警：可增加红外传感器感知人接触设备，保障设备安全；

26、光学驱鸟：可增加光学驱鸟功能，自行设置开关时间，定时驱鸟；

27、驱鸟采用三种原理设计，第一种仿生曲目，可根据不同鸟类采用不同的曲目，第二种灯光交互驱鸟，第三种超声波驱鸟，通过不同频段超声波，不断变换频段，使鸟类处于烦躁之中，达到驱鸟效果，可根据实际需要自行设定各项参数。

28、鼠情监测：可增加自动拍摄老鼠活动视频和照片。

29、气象监测：可增加气象传感器、监测环境温湿度、光照、风向风速、雨量、辐射、土壤温湿度、盐分、电导率、PH、ORP、O2、CO2、水势等；

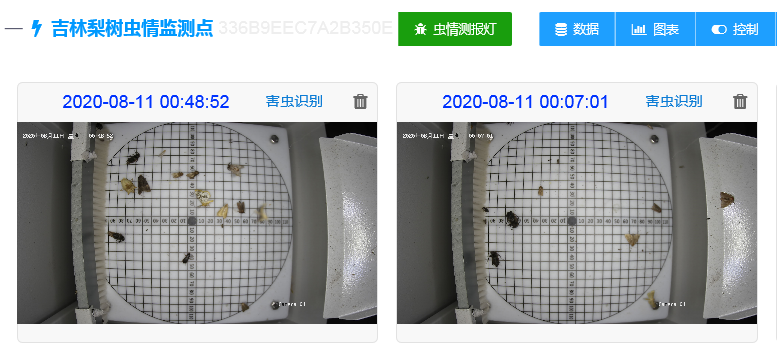

30、物联网软件平台：设备主机将虫体照片等信息，通过无线网络传输到客户端(手机或电脑)，软件可自动进行虫体分类识别、生成虫量趋势图等信息，用户通过手机或电脑查看；

31、物联网AEEMS农林生态环境监测系统平台可接入虫情测报信息、气象传感器信息、杀虫灯拍照计数信息、病害视频信息、土壤环境等监测设备信息，可通过计算机、手机实时查看监测数据。

32、常见害虫虫体识别种类：

稻飞虱、稻纵卷叶螟、二化螟、粘虫、棉铃虫、玉米螟、二点委夜蛾、斜纹夜蛾、甜菜夜蛾、大螟、小地老虎、小菜蛾、甘蓝夜蛾、旋幽夜蛾、草地螟、黄地老虎、大地老虎、警纹地老虎、八字地老虎、华北大黑鳃金龟、东北大黑鳃金龟、暗黑鳃金龟、铜绿异丽金龟、东方蝼蛄、沟金针虫、细胸金针虫、褐纹金针虫、隐翅虫、黄褐金龟子、蓝目天蛾。
