物联网AEEMS智能远程杀虫监测、预警系统
产品简介：
物联网AEEMS智能远程杀虫监测、预警系统是基于单片机硬件和嵌入式软件语言，开发的系列数据采集主机系统和各种环境因子传感器、现代物联网云端服务器技术有机结合，集自动杀虫、远程控制、杀虫计数、灯体拍照（兼容环境拍照）、环境气象参数监测于一体的植保物联网监测设备。
适用范围：
稻田、茶园、果园、蔬菜、林业、花圃、仓储酒业酿造、园林、城乡环境卫生绿化、水产养殖等。
使用意义：物理杀虫（无公害、无残留危害）是现代智慧生态农业预防虫害的必备无害化绿色植保机械。利用物联网平台远程监测，图片传输等实时监控手段达到害虫预警和害虫捕杀的效果。
工作原理：利用害虫较强的趋光、趋波、趋色、趋性信息的特性，将光的波长、波段、波的频率设定在特定范围内，近距离用光、远距离用波，或者采用性诱剂产生的性信息引诱成虫扑灯，灯外配以频振式高压电网触杀，使害虫落入灯下的接虫袋或集虫仓内。
可扩展接入防治区域气象环境参数和拍照图片上传，可以有效远程掌握该区域气象对防治虫害的影响和运动时间范围轨迹，同时可和图片分析虫害的分类等数据比对。
系统组成介绍：

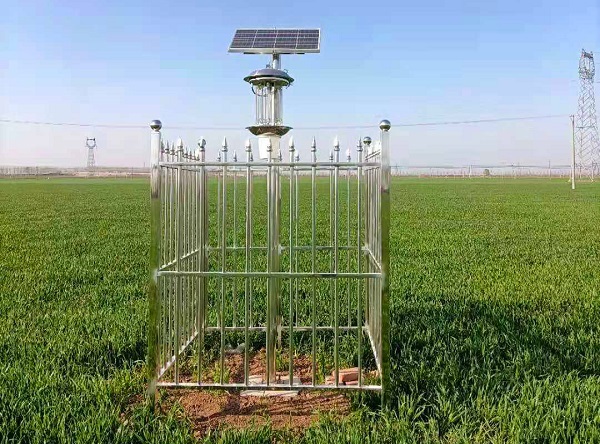

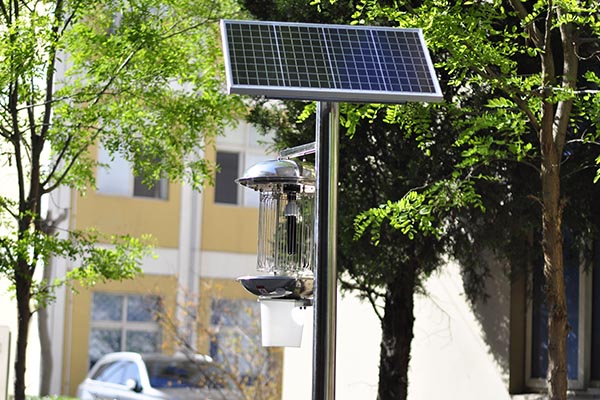

一、害虫诱杀主机（符合GB/T24689.2-2017植物保护机械频振式杀虫灯 国家标准。）
1、配备诱虫灯管或者性诱芯，利用害虫趋光性和性诱原理进行各种害虫或者针对某一种害虫专一进行引诱。符合绿色环保生态物理性虫害防治的未来需求。
2、内置升压模块，将电网电压升压达到可以杀虫的要求。
3、可配备400万像素摄像头，可定时自动拍照、远程直接拍照等方式对虫害情况进行拍照查验。远程清晰查看现场害虫飞行和死亡虫体实景。

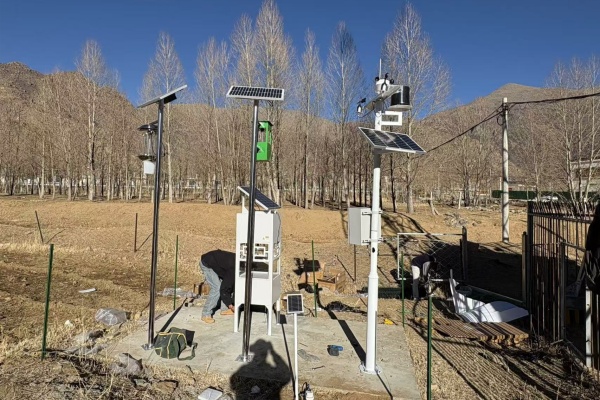

4、虫情测报系统具有RS485接口，可采集各种MODBUS485协议的传感器，如空气温湿度、光照强度、大气压力、露点温度、二氧化碳、土壤温湿度电导率盐分等三十多种参数的环境参数测量传感器，有效实时掌握防控区域气象环境变化。
5、无线传输采用4G全网通模块。
6、内置全球GPS卫星定位功能，远程物联网监测平台随时随地查看设备站点地理位置信息。
7、可内置被盗移动触发装置，设备被盗窃移动时会关机上发服务器报警信息和短信向多个使用者报警，有效避免丢失、损毁、破坏。
8、具有电网杀虫自动计算杀虫数量功能，并上传服务器平台。
9、高压电网采用不锈钢方形竖网连接或者横网结构。当电网连续拉弧过流短路时自动启动保护装置，防止因虫体残余、外部金属、植物茎秆接触高压电网而造成设备损坏。
10、配备光敏开关，天黑时自动启动设备开始进入工作状态。
11、具有工作时间设置功能，根据目标昆虫生活习性规律，本机和远程都可以设置。远程可设置为0-24小时永久工作模式。
12、可配备触摸式微动开关型操作键盘，本机可设置时钟校准、工作时间、启动和关闭显示屏幕。
13、可配备自发光体OLED显示屏幕（非LCD显示屏），可承受户外境温度-45℃至70℃之间可正常工作、存储。可翻页显示当前设备工作电压、无线信号强度、杀虫数量、GPS定位数据、时钟、工作时间、工作状态（工作还是白天）、雨水状态、倾倒状态、欠压状态、设备ID号、环境参数数据（如空气温湿度、露点温度、大气压力、二氧化碳等几十种参数）。
14、具有雨水报警和停机上报功能。设备工作状态下，当环境降雨时，设备立刻进入自动保护状态，关闭高压电网和诱虫灯管，并每隔15分钟检测一次是否下雨，雨停后立刻恢复正常工作。
15、反接保护：具有正负极意外反接保护功能，防止因人为操作不当造成灯体损坏。
16、蓄电池欠压报警和充放电保护：配备两级蓄电池过放保护装置，第一级控制器进行电池充、放电维护，第二级进行设备欠压保护。充放控制器更好的保护和防治蓄电池过充过放降低蓄电池的使用寿命。当设备电池欠压时会自动关机进入休眠模式，并上传服务器平台报警。
17、控制电路：高度集成模块化设计，单片机控制模块、升压模块、镇流器模块、太阳能充电控制模块，无线传输模块。系统具有自检功能、按键设定功能和可扩展屏幕显示功能。
18、多种异常状态报警功能：设备出现欠压、被盗、倾倒、电网拉弧、雨水等情况时，设备会立刻停止高压电网和灯管工作进入休眠状态并上传到服务器平台、用户手机短信报警。
二、物联网AEEMS智能远程杀虫监测、预警系统软件平台（包括手机端和PC端）：
1、采用可视化编程语言设计界面友好的监测与管理系统，实现对被监测环境的远程监测。通过监测平台可以通过图表查看设备电压、环境参数数据、异常报警状态、设定工作时间、地理位置信息、图表、导出工作数据和控制等信息。
 |
2、可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。
3、完善的数据管理功能，支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处。
4、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。
5、可通过查询日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出数据。
6、设置功能：显示编辑设备界面，可设置数据采集间隔和设置地理位置坐标，点击保存按钮即可成功。
7、预警设置：首先启用预警设置并通过添加手机号，短信推送了解何种气象出现报警。可添加多个手机号多人来管理，更好地提高工作效率及安全隐患。
8、支持手机随时查看方式：通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护，提高工作效率。
9、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。
10、平台上远程可设置数据采集间隔、摄像头拍照打开和关闭、高压电网与灯管打开等多种功能。
三、虫情测报系统主要技术参数：
1、灯杆高度：≥2.5～2.8米（高度可根据实际需求定制）。
2、灯杆材质：选用优质不锈钢，杆体穿线孔直径不超过5cm，法兰与灯杆连接处有加强筋。（材质可根据实际需求定制）
3、控制面积：40～60亩。
4、灯体材质：ABC工程塑料（可定制不锈钢）。
5、设计寿命：≥5～15年。（灯管和蓄电池除外）
6、照片取景和宽度：距离 85cm，景宽25cm；距离60cm，景宽20cm；距离40cm，景宽13cm。
7、竖丝直径2mm, 电网电压：≤6KV±500V
8、诱集光源：频振灯管(365～680nm)，使用寿命＞50000（小时）。
9、撞击面积：≥0.15㎡。
10、灯管启辉时间：≤5s。
11、灯管功率： 10W
12、整灯功率：≤25W。
13、太阳能电池板组件：单晶硅太阳能电池板，功率≥40Wp。（根据当地光辐照强度选配）
14、蓄电池：DC12V/24Ah免维护胶体电池（电池容量可以根据实际需求选配）
使用范围：
可广泛用于农业、林业及园艺、畜牧、城乡环境卫生等，特效诱杀：
(1)蔬菜类害虫：甜菜夜蛾、斜纹夜蛾、小菜蛾夜蛾、菜螟、刺蛾白、飞虱子
(2)水稻害虫：稻螟、叶蝉、稻二化螟、稻三化螟、稻飞虱、金刚钻、稻纵卷叶螟、蝗虫
(3)棉花害虫：棉铃虫、烟青虫、金龟子、红铃虫、蝼蛄、玉米螟、盲椿象、造桥虫
(4)树 害 虫：突背斑红蝽、食心虫、尺蠖、吸果夜蛾、桃蛀螟
(5)森林害虫：美国白蛾、灯蛾、柳毒蛾、松天牛、柄天牛、光肩星天牛、桦尺蠖、卷叶蛾、蝽尺蠖、杨树白蛾、大青叶蝉
(6)茶叶害虫：茶毛虫、茶尺蠖、茶刺蛾、茶蓑蛾、茶小绿叶蝉、茶毒蛾、茶网蝽
(7)麦类害虫：麦蛾、叩头虫、粘虫、米扁虫
(8)杂粮类害虫：高粱条螟、玉米螟、大豆食心虫、豆天蛾、谷子钻心虫、苹果拓叶蛾
(10）仓储害虫：大谷盗、小谷盗、麦蛾、黑粉虫、药材甲、米蛾、豆象、
(11)环境害虫:各类蚊蝇等1300多种主要害虫。
